二重バネ機構で強い接圧、高い耐振性、耐衝撃性を実現 | |||||||||||||
|
強い接点接触圧で接触抵抗の長期安定を実現 | |||||||||||||
| 小型形状で8A 125V AC, 5A 250V AC(抵抗負荷）を実現 | ||||||||||||||
|

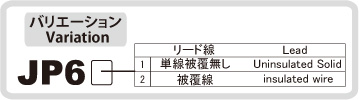

交流機器の過負荷保護、過熱保護（直流機器には姉妹品の"ＥＰ２"シリーズを） | |||||||||||||
| ・製品仕様 | ・外形寸法 | ・用途 | ||||||||||||
動作温度範囲 |
60〜150℃ （5℃刻み設定） |
 |
・モータ |
・抵抗器 |
||||||||||
| 動作 温度差 |
±5℃,±7℃,±10℃, |
・トランス |
・充電器 |
|||||||||||
| 温度 復帰巾 |
40±15K(標準） |
・ソレノイド |
・プロジェクタ |
|||||||||||
| 開閉 容量 |
8A 125V AC6000回 （抵抗負荷） 5A 250V AC10000回 （抵抗負荷） |
・照明機器 |
||||||||||||
・電熱機器 |
||||||||||||||
| ・取得規格 ※取得条件等につきましては、お問い合わせ下さい | ||||||
機種名 |
規格名 |
対象規格 |
種類 |
規格条件 |
最高温度 |
ファイルNo. |
JP61 |
UL |
UL873 |
レギュレーテイング |
8A /125V AC 抵抗負荷 6000回 |
140℃ |
E50124 |
c-UL |
CSA C22.2 No.24 |
アプライアンス コントロール |
8A /125V AC |
140℃ |
E50124 |
|
EN(VDE) |
EN IEC 60730-2-22 |
サーマルモータ プロテクタ |
250V AC |
150℃ |
114031 |
|
EN(VDE) |
EN IEC 60730-2-9 |
サーマルカットアウト |
5A(3.5A)/250V AC 抵抗(誘導）負荷 10000回 |
150℃ |
40022558 |
|
EN(VDE) |
EN60730-2-3 |
サーマルバラスト プロテクタ |
2A /250V AC 誘導負荷 10000回 |
150℃ |
40010418 |
|
CQC |
GB/T 14536.10 |
サーモスタット (ノンフューズド バイメタルタイプ） |
8A/125V, 5A/250V AC |
150℃ |
CQC04002009087 CQC03002008317 |
|
| →遮断電流特性図 |
 |
|||||
 |
||||||
| 取付について |  |
|||||
| 熱源に密着させて、熱伝導を主体に温度感知を行う場合は、サーマルプロテクタの機種名及び、 "UCHIYA"が捺印してある面の反対側の無地面が熱応答性に優れています。 ※感知方法が ”対流熱伝導方式”、 ”熱反射方式”の場合は、部位、温度勾配等の使用条件により上記と熱応答性に対する優位性が異なりますので、その際には弊社にご相談下さい。 |
||||||
|
||||||
 |
||||||
