究極の省エネ対応プロテクタ |
|
PBT樹脂ケース密閉型でULに認証されている極小型のサーマルプロテクタ |
|
PGS（プラチナ・ゴールド・シルバー合金）接点を採用、接触抵抗の長期安定性・信頼性に優れる |
|

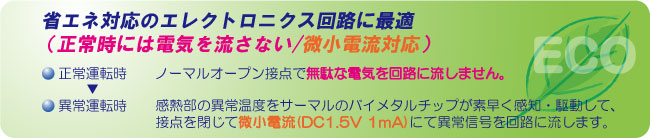

常温時接点OFF型（温度上昇時接点ON型） |
 |
|
 |
|
 |
|
動作温度範囲 |
55〜140℃ （5℃刻み設定） |
動作温度公差 |
±5℃,±7℃,±10℃, |
温度復帰巾 |
30±15K(標準） |
開閉容量 |
1A 125V AC6000回 （抵抗負荷） 0.5A 250V AC10000回 （抵抗負荷） |
 |
 |
 |
電子回路内の温度過昇防止用 |
・スイッチング電源 |
・無停電電源装置（UPS） |
・インバータバラスト |
・モータ制御インバータ |
・その他電子機器 |
 |
||||||
機種名 |
規格名 |
対象規格 |
種類 |
規格条件 |
最高温度 |
ファイルNo. |
OP61G OP62G |
UL |
UL873 |
レギュレーティング |
1A/125V AC (抵抗負荷）6000回 |
140℃ |
E50124 |
c-UL |
CSA C22.2 No.24 |
アプライアンス コントロール |
1A/125V AC (抵抗負荷）6000回 |
140℃ |
E50124 |
|
EN(VDE) |
EN IEC 60730-2-9 |
サーマル カットアウト |
0.5A/250V AC (抵抗負荷）10000回 |
150℃ |
40023061 |
|
CQC |
GB 14536.10 |
サーモスタット (ノンフューズド バイメタルタイプ） （ノーマリ オープン） |
1A/125V, 0.5A/250V AC |
140℃ |
CQC04002009090 CQC03002008320 |
|
 |
  |
| 取付について |  |
| 熱源に密着させて、熱伝導を主体に温度感知を行う場合は、サーマルプロテクタの機種名及び、 "UCHIYA"が捺印してある面の反対側の無地面が熱応答性に優れています。 ※感知方法が ”対流熱伝導方式”、 ”熱反射方式”の場合は、部位、温度勾配等の使用条件により上記と熱応答性に対する優位性が異なりますので、その際には弊社にご相談下さい。 |
|
|
|
 |
|
